磁性材料廣泛使用于包括電，電子領(lǐng)域的各個(gè)領(lǐng)域。一般我們所說(shuō)的磁性材料所指的是，以有關(guān)磁性的專(zhuān)門(mén)分類(lèi)標準，所屬于強磁性物質(zhì)，強磁性物質(zhì)可分為軟磁性物質(zhì)和硬磁性物質(zhì)。

也會(huì )根據需要，按材料的種類(lèi)，分為金屬或氧化物等。從這期開(kāi)始，詳細了解一下在強磁性材料中屬于軟磁性材料的幾種代表性材質(zhì)。

硅鋼板的歷史

首先了解一下使用范圍為廣泛的硅鋼板。自1889年發(fā)現鐵里含有硅會(huì )呈現優(yōu)異的磁性能后，1990年代初以英國和美國為中心，研發(fā)出了工業(yè)的制作方法，1917年，在日本初次在商業(yè)化大規模制作中取得了成功。

隨著(zhù)硅含量增加，鐵的物理性能會(huì )改變，對于鋼板的制作有難度，因此，初期只制作硅含量在1.0~1.5%的鋼板銷(xiāo)售，后來(lái)隨著(zhù)制造技術(shù)的發(fā)展，已經(jīng)可以制作出硅含量在3.4~4.0%的產(chǎn)品了。

硅鋼板的制作工藝

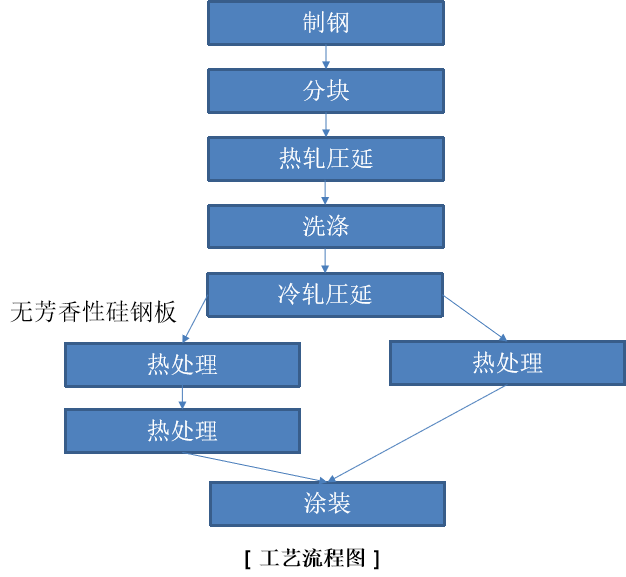

在制鋼工程中制作Si-Fe后，用分塊工程將筑塊小型化之后，在900℃左右熱軋壓延后用酸洗滌。之后在常溫下進(jìn)行冷軋壓延得到我們所使用的薄鋼板。之后為了制作無(wú)芳香性硅鋼板，在20%氫氣和80%氮氣的氣氛，用900℃左右進(jìn)行熱處理。為了制作芳香性硅鋼板，需在冷軋壓延后進(jìn)行一次熱處理，再進(jìn)行冷軋壓延，進(jìn)行第二次熱處理。之后進(jìn)行終的熱處理。相對于無(wú)芳香性硅鋼板，芳香性硅鋼板需多進(jìn)行兩次熱處理和一次熱軋壓延，因此工藝更為復雜。

鐵氧體的歷史

鐵氧體氛圍軟鐵氧體和硬鐵氧體，其中硬鐵氧體是[敏感詞]磁石，所以在這要說(shuō)明的是軟鐵氧體。

從1915年開(kāi)始研究到商用化，后期發(fā)展為代表軟磁性材料的一種物質(zhì)，直到現在也是使用數量多的磁性材料。

鐵氧體的分類(lèi)

與其他磁性材料一樣，可以按組成，功能，形狀等分類(lèi)。在這主要講按組成和結晶形狀的分類(lèi)。鐵氧體是以 Fe2O3為主要成分的磁性材料。鐵氧體的化學(xué)組成和結晶形狀是左右磁性能的重要因素。

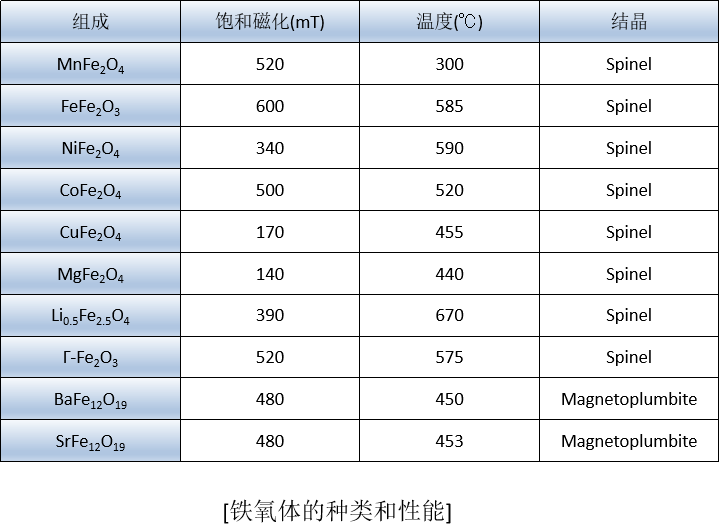

稱(chēng)之為鐵氧體的磁性材料的結晶結構主要有Spinel, Magneto plumbite, Garnet, Perovskite 四種。其中具有代表性的Spinel型，具有與天然礦物MgAl2O4相同的結晶結構，屬于立方晶界。

制作鐵氧體的粉末有；固相反應法，液相反應法，氣相反應法，其中普遍的方法是固相反應法。固相反應法將原料金屬氧化物和碳酸鹽用機器混合后，在1000~1300℃的高溫加熱使其反應。
